OPTYCZNY SYSTEM KONTROLI NA WADZE

OFERTA > Akcesoria do wag

Foto-optyczny  system kontroli  pojazdów na wadze
                                 FOSK4/W/UK

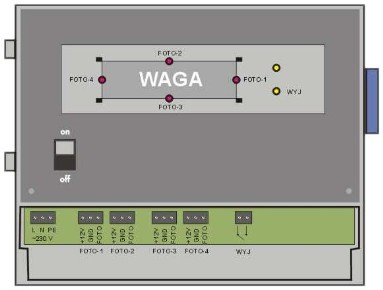

Jest to autonomicznie działający mikroprocesorowy system składający się z zespołu czterech układów fotokomórek monitorujacych każdą ze stron obrysu wagi . W przypadku przekroczenia obrysu wagi przez pojazd którejkolwiek z komórek rozlega się sygnał dźwiękowy oraz załącza się przekaźnik wewnętrzny sterownika zwierając styki wyprowadzone na listwę zaciskową .Sygnał ten można później wykorzystać do sterowania programem wagowym lub innymi układami automatyki ważenia informując o nieprawidłowym ustawieniu pojazdu na wadze a przez to uniemożliwia zafałszowanie wyników ważenia .




DANE   TECHNICZNE :


Napięcie   zasilania                -        230V/50Hz )
Pobór   mocy                          -        ok.  4W
Wyjście - WYJ                      -       styki zwierne przekaźnika 12V
Obciążalność wyjścia            -       max  0,5A 25V DC
Ilość  stref optycznych           -       4
Obudowa                               -       z poliwęglanu typ  FIBOX Cardmaster 3
Wymiary   obudowy               -       230 x 185 x 140
Szczelność                              -        IP 65

KONSTRUKCJA   I  ZASADA   DZIAŁANIA

Optyczny  system kontroli pojazdów na wadze  składa się z czterech sektorów  monitorujących  z każdej strony obrysu wagi , Każdy sektor składa się z jednego kompletu fotokomórek w skład którego wchodzą - nadajnik i odbiornik .
Fotokomórki powinny być zamontowane na odpowiednich słupkach  o wysokości gwarantującej prawidłowe zadziałanie układów optyki - wys. pojazdów
Słupki należy  usytuować w taki sposób aby zamontowane na nich elementy fotokomórek nieznacznie wystawały poza obrys wagi  gwarantując tym samym prawidłową kontrolę obszaru poza wagą .Słupki należy wykonać w taki sposób aby na każdym z nich mogłyby być zamontowane po dwa elementy optyczne fotokomórek dla dwóch różnych  prostopadłych krawędzi wagi .

Okablowanie należy poprowadzić w następujący sposób.
1/ Od zacisków sterownika  np. strefy pierwszej opisanej jako FOTO-1 do zacisków
   odbiornika  pierwszego kompletu fotokomórek
       - przewód 3 żyłowy linka 3x0,5 do 0,75mm2
2/ Między nadajnikiem a odbiornikiem  każdego kompletu fotokomórek  należy ułożyć :
       - przewód 2 żyłowy linka 2x0,5 do 0,75mm2  łącząc  miedzy sobą zaciski
                                                                                 opisane jako TX i  2 (GND)

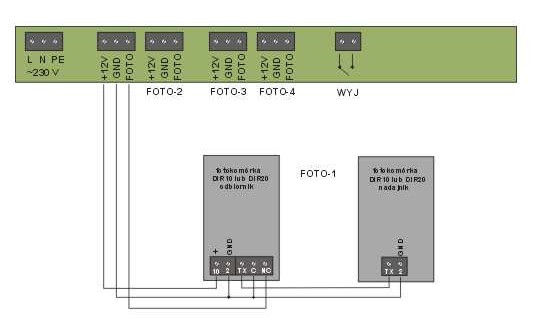

Prawidłowe połączenie  jednej strefy fotokomórek przedstawione jest na rys. poniżej . Należy pamiętać o tym aby dla stref opisanych FOTO-2 i  FOTO-3  a więc usytuowanych po dłuższych krawędziach  wagi  stosować fotokomórki o symbolu DIR-20
a do  krótszych boków  użyć fotokomórki  DIR-10
Zasięg działania odpowiednio dla fotokomórek wynoszą
DIR 10  -  do 10m
DIR 20  -   do 20m
